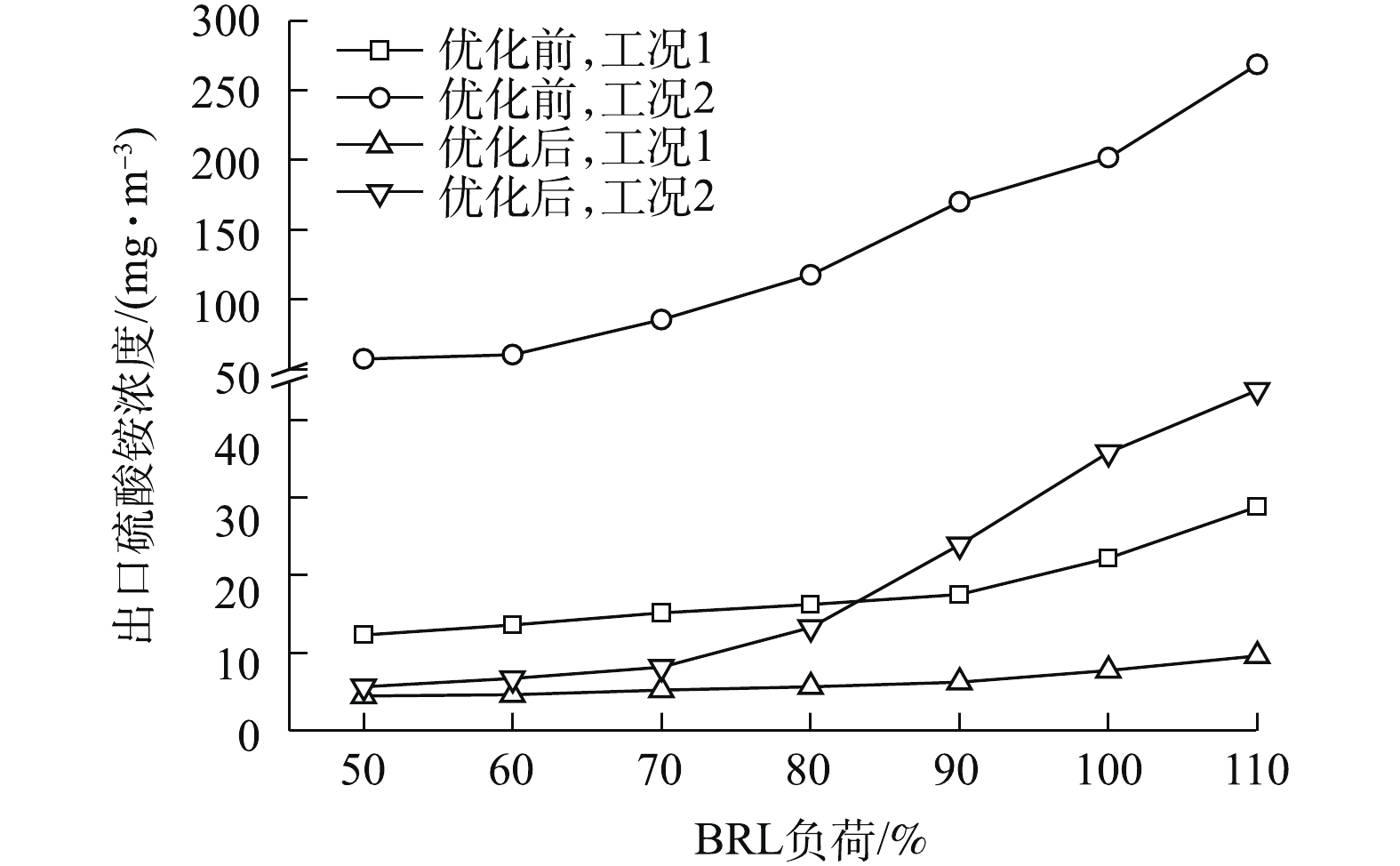

图 2 结构优化前、后出口硫酸铵浓度与负荷的关系

Figure 2. Relationship between the ammonium sulfate concentration of outlet and the boiler loading before and after structure optimization

下载: 全尺寸图片幻灯片

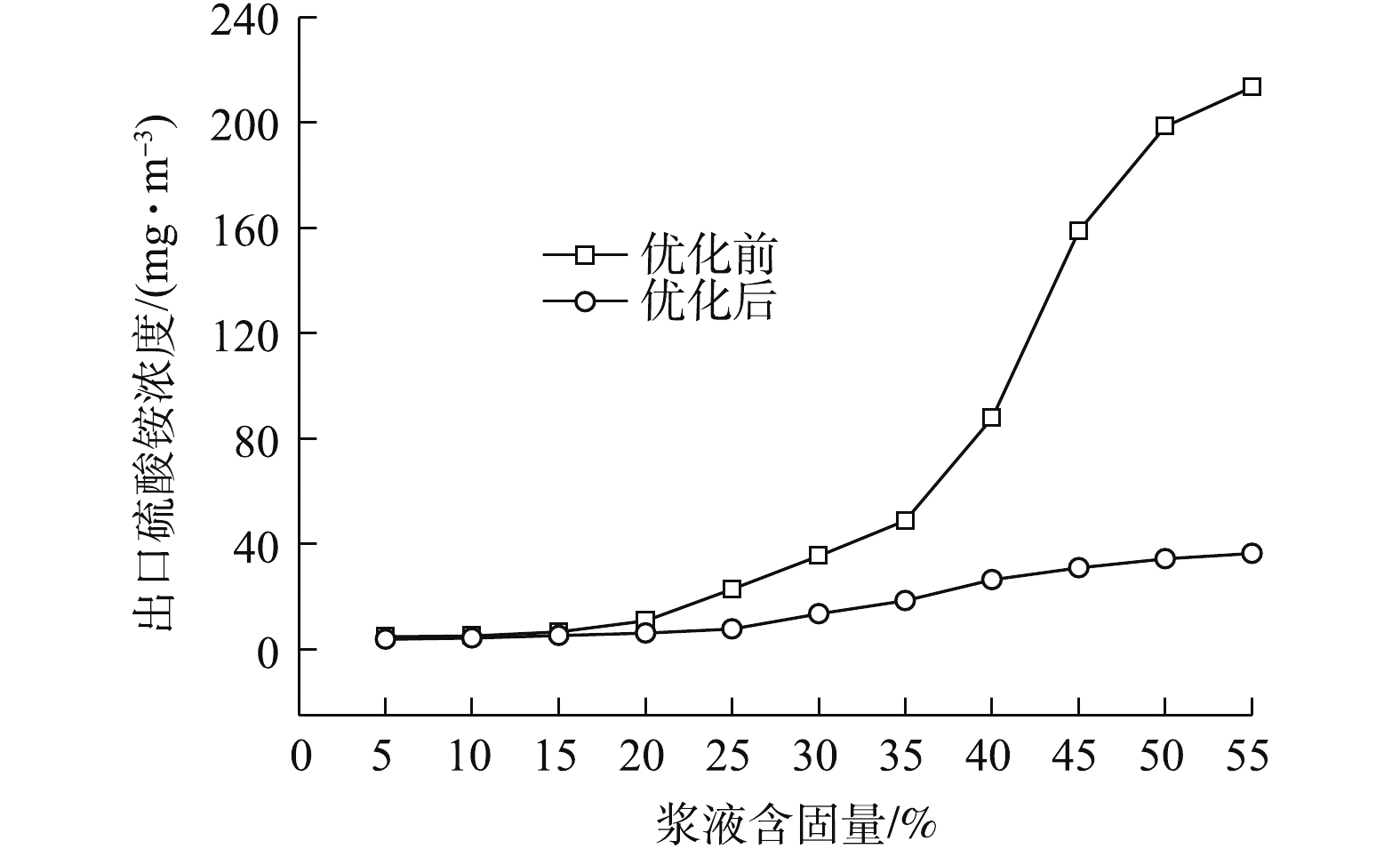

图 3 结构优化前、后出口硫酸铵浓度与浆液含固量的关系

Figure 3. Relationship between the ammonium sulfate concentration of outlet and the solid content of seriflux before and after structure optimization

下载: 全尺寸图片幻灯片

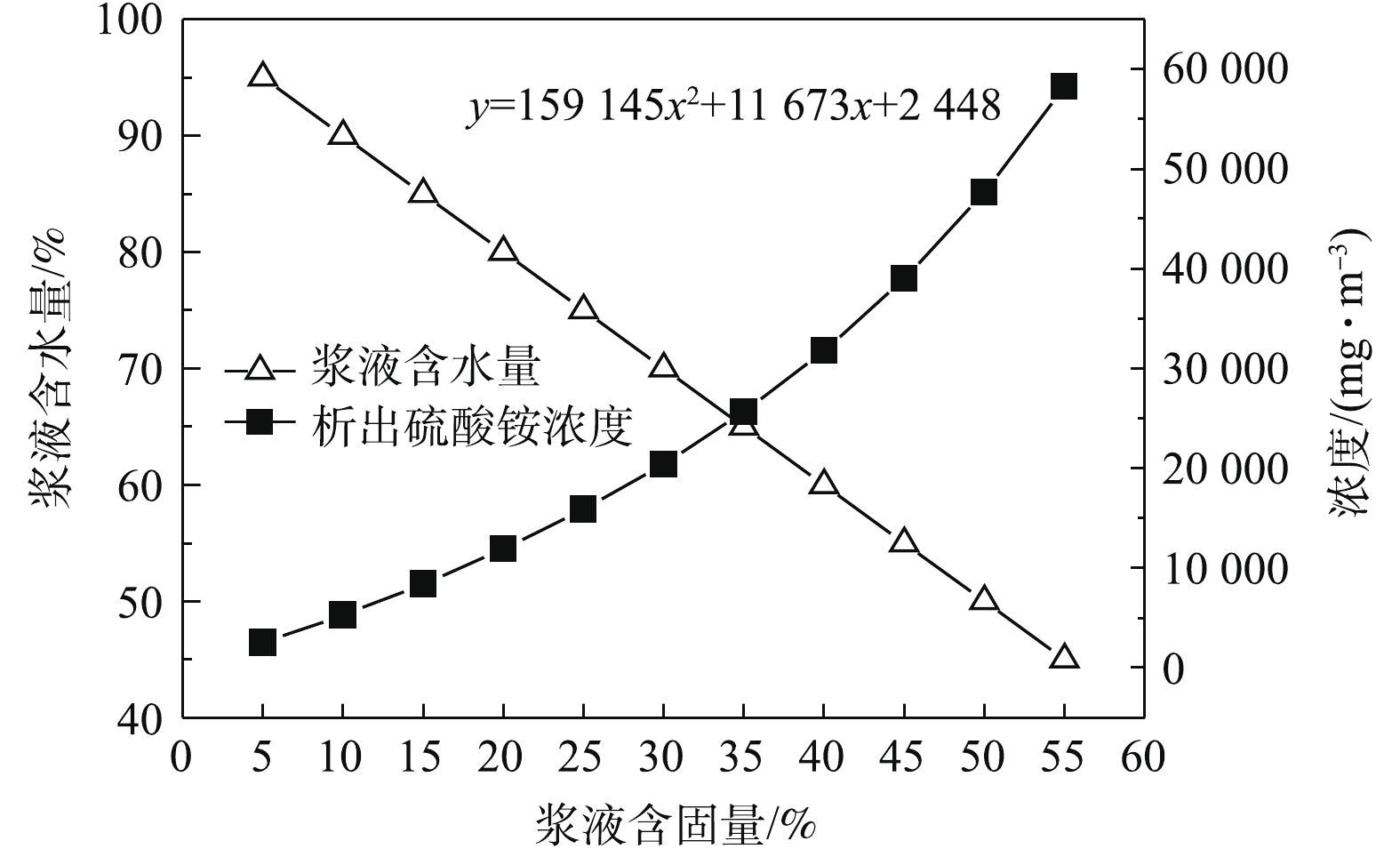

图 4 浆液不同含固量下理论析出硫酸铵的浓度

Figure 4. Theoretically precipitated concentration of ammonium sulfate at the different solid contents of seriflux

下载: 全尺寸图片幻灯片

表 1 前期测试与跟踪的进、出口颗粒物浓度

Table 1. Particle concentrations of the inlet and outlet through initial tracking and testing

运行条件	测试编号	入口FPM浓度/(mg·m⁻³)	出口FPM浓度/(mg·m⁻³)	出口CEMS监测颗粒物平均浓度/(mg·m⁻³)	CPM浓度/(mg·m⁻³)	(CPM/FPM)/%
不提供浆液	1	4.57	17.35	5.32	10.25	59.08
不提供浆液	2	4.33	21.16	5.18	12.62	59.64
提供浆液	1	4.21	101.42	7.83	68.59	61.51
提供浆液	2	5.56	127.73	6.27	41.25	48.93

下载: 导出CSV

表 2 出口硫酸铵浓度与入口烟气温度的关系

Table 2. Relationship between the ammonium sulfate concentration of outlet and the flue gas temperature of inlet

BRL负荷/%	锅炉运行状态	入口烟气温度/℃	出口硫酸铵浓度/(mg·m⁻³)
BRL负荷/%	锅炉运行状态	入口烟气温度/℃	25%含固量	45%含固量
50	冷态	31	2.61	2.68
50	热态	105	13.58	48.82
50	热态+事故喷淋	68	5.86	12.74
80	冷态	31	3.39	5.35
80	热态	125	17.13	98.46
80	热态+事故喷淋	75	6.32	21.53

下载: 导出CSV

表 3 出口硫酸铵浓度与工艺水淋洗水量的关系

Table 3. Relationship between the ammonium sulfate concentration of outlet and the leaching amount of fresh water

实验装置	淋洗水量/(t·h⁻¹)	出口硫酸铵浓度/(mg·m⁻³)
实验装置	淋洗水量/(t·h⁻¹)	含固量25%	含固量55%
优化前	0	40.54	425.78
优化前	450	24.34	216.95
优化后	0	32.48	223.42
优化后	670	12.15	65.94
优化后	670(2层)	7.26	35.79

下载: 导出CSV

[1]	何翼云. 氨法烟气脱硫技术及其进展[J]. 化工环保, 2012, 32(2): 141-144. doi: 10.3969/j.issn.1006-1878.2012.02.009
[2]	胡小吐. 氨法烟气脱硫湿式电除尘技术的工业应用[J]. 环境工程, 2015, 33(2): 80-83. doi: 10.3969/j.issn.1674-991X.2015.02.023
[3]	龙辉, 黄飞, 黄晶晶. 欧洲、日本燃煤火电机组大气污染物控制标准及技术路线选择[J]. 电力科技与环保, 2018, 34(1): 9-13. doi: 10.3969/j.issn.1674-8069.2018.01.003
[4]	桓德卿, 张书良. 氨法处理硫酸尾气蓝色烟雾的防治措施[J]. 化工设计, 1998(11): 36-37.
[5]	莫华, 朱杰. 燃煤电厂有色烟羽治理要点分析与环境管理[J]. 中国电力, 2019, 52(3): 10-15.
[6]	刘怀平, 李承泉, 曾辉, 等. 一种多功能分区氨法脱硫装置: CN201710282229. 2[P]. 2017-07-14.
[7]	环境保护部. 燃煤电厂超低排放烟气治理工程技术规范: HJ 2053-2018[S]. 北京: 中国环境科学出版社, 2018.
[8]	鲍静静, 印华斌, 杨林军, 等. 利用蒸汽相变脱除湿式氨法脱硫中形成的气溶胶微粒[J]. 动力工程学报, 2009, 29(2): 178-183. doi: 10.3321/j.issn:1000-6761.2009.02.016
[9]	丁红蕾, 苏秋风, 张涌新, 等. 湿式氨法烟气脱硫工艺影响因素的试验研究[J]. 热力发电, 2014, 43(1): 96-98. doi: 10.3969/j.issn.1002-3364.2014.01.096
[10]	张文武, 沙志强, 朱忠益, 等. 氨法烟气脱硫装置气溶胶排放特性研究[J]. 热力发电, 2013, 42(9): 32-37. doi: 10.3969/j.issn.1002-3364.2013.09.032
[11]	彭学江, 何喜, 罗文林. 氨法脱硫系统工艺优化分析与应用[J]. 硫酸工业, 2017(9): 45-48. doi: 10.3969/j.issn.1002-1507.2017.09.013
[12]	高劲豪, 高原. 氨法脱硫在硫酸尾气超低排放装置上的应用[J]. 硫磷设计与粉体工程, 2017(3): 7-10.
[13]	张英. 单塔氨法脱硫“氨逃逸”控制研究[D]. 武汉: 武汉科技大学, 2014.
[14]	杨颖欣, 胡小吐, 钟璐, 等. 新型高效电除尘器在烟气超低排放中的应用[J]. 环境工程, 2017, 35(11): 99-103. doi: 10.11835/j.issn.1000-582X.2017.11.012
[15]	王洁. 声波团聚及联合其他方法脱除燃煤飞灰细颗粒的研究[D]. 杭州: 浙江大学, 2012.
[16]	王昕. 燃煤电厂超洁净排放改造选型研究[D]. 北京: 华北电力大学, 2017.
[17]	国家环境保护局. 固定污染源排气中颗粒物和气态污染物采样方法: GB/T 16157-1996[S]. 北京: 中国环境科学出版社, 1996.
[18]	环境保护部. 固定污染源废气低浓度颗粒物测定重量法: HJ 836-2017[S]. 北京: 中国环境科学出版社, 2017.
[19]	鲍静静, 印华斌, 杨林军, 等. 湿式氨法烟气脱硫中气溶胶的形成特性研究[J]. 高校化学工程学报, 2010, 24(2): 325-330. doi: 10.3969/j.issn.1003-9015.2010.02.025
[20]	CORIO L A, SHERWELL J. In-stack condensable particulate matter measurements and issues[J]. Journal of the Air & Waste Management Association, 2000, 50(2): 207-218.
[21]	U. S. EPA. Method 202 best practices handbook[EB/OL]. [2019-07-01] https://www3.epa.gov/ttn/emc/methods/m202-best-practices-handbook.pdf, 2016.

点击查看大图

图( 4) 表( 3)

计量

文章访问数: 6211
HTML全文浏览数: 6211
PDF下载数: 64
施引文献: 0

1. 材料与方法
1.1 进水水质及污泥发酵液成分
1.2 中试装置及运行参数
1.3 分析方法
2. 结果与讨论
2.1 生物絮凝系统污染物特性
2.2 低C/N条件下AAAO系统污染物去除特性
2.3 AAAO中试系统DPAO的培养
3. 结论

全文HTML

国内外主流烟气脱硫技术为石灰石-石膏湿法脱硫^[1]，同时，湿式氨法脱硫工艺存在吸收塔出口气溶胶颗粒物排放浓度大的缺陷^[2-3]，导致烟囱出口形成“蓝色烟尾”的现象^[4-5]。根据统计，在2015年签订合同的烟气脱硫新建工程机组中，氨法烟气脱硫机组占4%，与《火电厂烟气脱硫工程技术规范氨法》(HJ 2001—2010)颁布时国内氨法脱硫机组占所有烟气脱硫工程机组不到1%相比，氨法脱硫的应用取得了长足发展，并开发了多段分区吸收塔技术代替原有空塔技术^[6]。《燃煤电厂超低排放烟气治理工程技术规范》^[7]中规定：氨法脱硫塔的结构须分区设置烟气洗涤降温区、SO₂吸收区、颗粒物及氨逃逸控制区等，不同功能区间用托盘分隔。其中，烟气洗涤降温区设置1~2层喷淋，SO₂吸收区设置不应少于3层喷淋，颗粒物和氨逃逸控制区设置1~2层喷淋，以及不少于3级的高效除雾器，使出口雾滴浓度不大于20 mg·m⁻³(其中硫酸铵的浓度约为9 mg·m⁻³)。

针对氨法脱硫工艺在实践中气溶胶颗粒物排放浓度大的问题，国内学者进行了实验室与实践中的研究^[8-9]。张文武等^[10]研究了氨法脱硫工艺气溶胶生成机理与物理特性，并得出气相NH₃与SO₂的反应在硫酸铵气溶胶生成中占主导地位的结论；彭学江等^[11]总结了氨法脱硫在硫酸生产工业中的实际应用问题，并研究了通过改造除雾器与加装冲洗水喷雾的方式，使脱硫塔出口硫酸铵颗粒平均物浓度从40 mg·m⁻³降到25 mg·m⁻³。同时，不同工业中烟气所运用的氨法脱硫工艺在入口烟气温度不同的情况下，出口硫酸铵浓度表现出不同特性，如硫酸生产工业中，使用先干法脱硫再氨法脱硫的工艺，在氨法脱硫入口温度为60 ℃的条件下，出口颗粒物浓度仅为2.8~4.2 mg·m⁻³^[12]；烧结烟气的氨法脱硫塔入口温度分别为140 ℃左右，在结构更优的氨法脱硫塔情况下，其出口硫酸铵颗粒物浓度却高达280 mg·m⁻³^[13]；燃煤电厂氨法脱硫塔入口烟气温度在130 ℃左右，须在脱硫塔出口增设湿式电除尘器^{[3, 14]}或采用声波凝并等技术^[15]，才能使出口硫酸铵颗粒物浓度满足超洁净排放的要求。但目前缺乏对电厂多段分区吸收塔在不同工况条件下出口硫酸铵排放浓度变化规律的研究，缺乏对结构改造案例效果的对比分析^[16]。

本研究针对氨法脱硫出口硫酸铵颗粒物浓度高且不易控制的现象，通过连续跟踪与控制锅炉负荷、吸收塔浆液密度、入口烟气温度、3级循环区域淋洗水量等，对比分析吸收塔中烟气处理量、烟气降温区域浆液中硫酸铵浓度、烟气温度、工艺水淋洗等因素对吸收塔出口硫酸铵浓度的影响，并对改造后吸收塔结构性能进行测定与评价，针对降低出口硫酸铵颗粒物浓度与节能的要求，提出了氨法脱硫优化运行的建议与氨法脱硫工艺改造的新思路。

2. 实验方法

2.1. 常规采样方法

悬浮于排放烟气中的可过滤颗粒物(FPM)采样方法依据《固定污染源排气中颗粒物和气态污染物采样方法》^[17](规范1)与《固定污染源废气低浓度颗粒物测定重量法》^[18](规范2)中的烟道内过滤法进行，规范1采用的玻璃纤维与刚玉滤筒对于直径为0.5 μm粒子的捕集效率不低于99%，规范2采用的滤膜对于直径为0.3 μm标准粒子的捕集效率应大于99.5%。

2.2. 优化采样方法

前期在锅炉负荷为 75% 额定工况(BRL)、SO₂排放浓度小于10 mg·m⁻³的条件下，跟踪、测试吸收塔进、出口颗粒物浓度结果(如表1所示)。可以看出，在吸收塔入口烟尘浓度很低的情况下，吸收塔出口颗粒物浓度是进口烟尘浓度的4~5倍，且冷凝液中离子态硫酸铵浓度约为颗粒物浓度的60%，即运用常规采样方法不能准确反映氨法脱硫塔出口硫酸铵颗粒物浓度。同时，不管是哪种运行条件，出口颗粒物浓度在线CEMS监测仪均无法准确反映烟气中实际的颗粒物浓度。有研究^[19]表明，氨法脱硫吸收塔出口硫酸铵粒径分布集中在0.07~0.70 μm，即存在硫酸铵穿透滤膜或滤筒的可能，且规范 2 检测滤膜在实际使用中是否会发生穿透情况是在水泥厂与电厂除尘器上做的测试，即目前缺乏高湿度条件下滤膜与滤筒对硫酸铵颗粒捕集效率的研究结果。因此，分析中采用滤筒或滤膜上可过滤颗粒物(FPM)与可凝结颗粒(CPM)^[20]之和作为出口硫酸铵浓度。

依据美国EPA颁布的可凝结颗粒物采样方法(Method 202)^[21]，采样与分析包括6个步骤。

1)采样前，用去离子水对采样枪、采样连接管、气水分离器进行清洗。

2)启动采样仪，对清洗后的采样枪、采样连接管、气水分离器进行抽空气风干。

3)在采样过程中，采样枪的把手端向下倾斜5°~10°，采样连接管以向下倾斜的方式连接采样枪与气水分离器。

4)采样后，保存滤膜或滤筒的同时，收集从采样枪、采样连接管、气水分离器中被采烟气中冷凝出的冷凝液。

5)采样后，用去离子水对采样枪、采样连接管、气水分离器进行清洗，并收集清洗液。

6)用去离子水溶解滤筒或滤膜上的可过滤态硫酸铵，再利用阳离子色谱仪测定溶液中 ${\rm{NH}}_{\rm{4}}^{\rm{ + }}$ 量，计算脱硫塔出口可过滤颗粒态(FPM)硫酸铵浓度；同时，利用阳离子色谱仪测定冷凝液与清洗液中 ${\rm{NH}}_{\rm{4}}^{\rm{ + }}$ 量，计算脱硫塔出口可凝结颗粒态硫酸铵(CPM)浓度(以硫酸铵与亚硫酸铵形式存在的可凝结颗粒，均计算成硫酸铵颗粒)，各个条件下平行采样2次，取平均值。

4. 结论

1)常规烟尘采样方法不能完全捕集氨法脱硫塔出口颗粒态与气溶胶态的硫酸铵，采样管与气液分离器冷凝水中硫酸铵浓度约占滤筒或滤膜颗粒物浓度的50%~60%。

2)随锅炉负荷的增长，出口硫酸铵浓度表现为增长速度逐渐加快的趋势，且吸收塔浆液含固量越大，其增长速度越快；工艺水喷淋能有效降低出口硫酸铵浓度，吸收塔浆液含固量越大，其净化效果越好。

3)吸收塔浆液含固量由5%增至55%，结构优化前出口硫酸铵浓度由4.74 mg·m⁻³增至213.57 mg·m⁻³；结构优化后浓度由3.85 mg·m⁻³增长至36.64 mg·m⁻³，浆液蒸发导致硫酸铵析出是氨法脱硫工艺出口硫酸铵生成的主要原因，浆液含固量与入口烟气温度是影响硫酸铵析出量的关键因素。

4)浆液含固量为25%与45%条件下，冷态工况出口硫酸铵浓度分别约为热态工况下的20%与5%；热态工况下，随浆液含固量的增加，事故喷淋对减少出口硫酸铵浓度的效果呈快速上升趋势；随锅炉负荷的增加，事故喷淋对减少脱硫出口硫酸铵浓度的效果呈缓慢上升趋势。
