表面活性剂底喷填料塔的氯化铵微粒脱除增效作用

向晓东; 张雪悠; 刘涛

doi:10.12030/j.cjee.201908175

表面活性剂底喷填料塔的氯化铵微粒脱除增效作用

1.
武汉科技大学资源与环境工程学院，武汉 430081
2.
国家环境保护矿冶资源利用与污染控制重点实验室，武汉 430081

作者简介: 向晓东(1958—)，男，博士，教授。研究方向：烟尘污染控制理论与应用技术。E-mail: drxxd@163.com

通讯作者: E-mail: drxxd@163.com;

基金项目:
国家重点研发计划(2017YFC0210404)
中图分类号: X701.2

Enhancement effect of ammonium chloride particles removal efficiency of bottom spray packed tower based on surfactant

1.
School of Resource and Environmental Engineering, Wuhan University of Science and Technology, Wuhan 430081, China
2.
State Environmental Protection Key Laboratory of Mineral Metallurgical Resources Utilization and Pollution Control, Wuhan 430081, China

Corresponding author: XIANG Xiaodong, drxxd@163.com ;

摘要: 为高效去除微细颗粒物和减少水雾排放，设计了一种底喷式填料塔，利用表面活性剂能降低水的表面张力的原理，对比分析饮用水、SDBS、AEO-9、A-7对粒径小于1 μm的氯化铵微粒的净化效果。结果表明，当底喷填料塔入口氯化铵微粒质量浓度为124.9~194.3 mg·m⁻³时，饮用水洗涤液的微粒脱除效率仅在40%左右，出口氯化铵微粒质量浓度>70 mg·m⁻³；当采用SDBS和AEO-9表面活性剂洗涤液后，微粒脱除效率大幅提高。AEO-9的提效作用较明显，当AEO-9浓度增至0.004%时，脱除效率达到74.8%，氯化铵微粒出口浓度为26.5 mg·m⁻³；当采用浓度为0.3%的A-7洗涤液时，脱除效率为89%，此时氯化铵微粒出口浓度仅为15 mg·m⁻³。通过分析可知，表面活性剂洗涤液对微细颗粒物的脱除有提效作用。
- 氯化铵微粒 /
- 表面活性剂 /
- 底部喷淋 /
- 填料塔 /
- 脱除效率
Abstract: In order to efficiently remove fine particles and reduce water mist emissions, a bottom spray type packed tower was designed. According to the principle of reducing water surface tension with the surfactant, the purification effects of drinking water, SDBS, AEO-9, A-7 on ammonium chloride particles with particle size less than 1 μm were compared and analyzed. The results showed that when the mass concentration of ammonium chloride particles at the inlet of the bottom spray packed column was 124.9~194.3 mg·m⁻³, the particle removal efficiency by the drinking water washing liquid was only about 40%, and the mass concentration of the ammonium chloride particles at the outlet was higher than 70 mg·m⁻³. When SDBS or AEO-9 surfactant washing liquid was used, the particle removal efficiency was greatly improved. The enhancement effect of efficiency by AEO-9 was more obvious. When the concentration of AEO-9 increased up to 0.004%, the removal efficiency reached 74.8%, and the concentration of the ammonium chloride particles at the outlet was 26.5 mg·m⁻³. When A-7 washing liquid with concentration 0.3% was used, the removal efficiency was 89%, and the concentration of the ammonium chloride particles at the outlet was only 15 mg·m⁻³. Through above analysis, the surfactant washing liquid had an enhancement effect on the removal of fine particles.
- ammonium chloride particles /
- surfactant /
- bottom spray /
- packed tower /
- removal efficiency

紫外高级氧化工艺(ultraviolet-based advanced oxidation process, UV-AOPs)作为一种高效的深度处理技术，已被广泛研究用于去除水中的微量有机污染物。UV/H₂O₂工艺是一种传统的UV-AOPs，在波长254 nm下，氧化剂H₂O₂光解产生具有强氧化性的羟基自由基(hydroxyl radicals, HO·，氧化还原电位为1.8~2.7 V^[1])，其可非选择性地将大分子有机物降解，从而达到高效去除污染物的目的。该工艺具有氧化效率高、有害副产物少等特点，因而得到了大量的研究关注并在实际工程中进行了应用^[2]。

目前关于UV/H₂O₂工艺的研究主要关注污染物的去除效率、机理、水质条件的影响等方面，且大部分是在实验室完全混合序批式反应器中进行的^[3-6]。为预测目标污染物在不同水质条件下的降解效率，从而更合理、高效地利用及调控UV-AOPs，研究人员开发了基于自由基浓度稳态假设(steady-state assumption, SSA)的动力学模型^[7]。SSA模型的前提假设为反应器内自由基的浓度处于稳态且溶液完全混合，通过整合反应过程中的主要化学反应，可以计算出不同水质条件下反应器内自由基的平均稳态浓度，进而得到对应反应时间下微污染物的降解效率。因此，SSA模型在完全混合的序批式反应器中具有较高准确性^[3,9-10]。TU等^[8]通过SSA模型准确预测了丙烯氰在序批式UV/H₂O₂反应器中的降解速率。然而，UV-AOPs在工程应用中基本都采用过流式反应器，其中的水流远未达到完全混合状态。根据目标污染物的降解动力学和光化学反应原理可知，污染物的降解速率与自由基的浓度成正比，而自由基的浓度与紫外辐照强度以及氧化剂的浓度有关。已有研究^[11-12]表明，UV光强呈从灯管向外逐渐降低，氧化剂浓度则呈现从进水口到出水口递减的趋势，因此，在溶液未完全混合时，部分自由基可能难以被目标污染物利用，从而影响污染物的降解效率。为了更好地指导UV/H₂O₂工艺在实际工程中的应用，开展过流式UV/H₂O₂工艺降解微量有机污染物的研究并评估SSA模型应用于过流式反应器的准确性，具有重要意义。但截至目前，相关研究仍比较缺乏，尤其对于SSA模型的适用性评估，尚未见报道。

基于此，本文选取阿特拉津(atrazine, ATZ)作为模型污染物，采用过流式UV/H₂O₂反应器对其进行降解，分别考察了H₂O₂浓度、反应器内径对污染物降解效率及经济性的影响。同时，建立UV/H₂O₂工艺的SSA模型，并与实验结果进行对比，评估分析SSA模型在过流式反应器中应用的准确性。

1. 材料与方法

1.1 材料试剂

实验所用阿特拉津为分析纯，购于梯希爱(上海)化成工业发展有限公司；过氧化氢(质量分数为30%)购于上海沪试实验室器材股份有限公司；所用甲酸、乙腈为色谱纯，硫酸氧钛溶液的质量分数15%，均购于Sigma-Aldrich公司。

1.2 降解实验

如图1所示，本研究在3种不同内径的过流式UV/H₂O₂反应器中进行，溶液从下方进入，一次性流过反应器后从侧上方的出水口流出。反应器长度均为500 mm，内径分别为35、50和80 mm，记作D35、D50和D80，其对应有效体积为418、950和2 500 mL。功率为21 W的一体化UV灯(GCL436T5L，美国莱劭思)置于反应器中间，灯管长度为436 mm，弧长为356 mm，其在254 nm处的输出功率为6.5 W。UV灯密封于石英套管内，套管外径为20.5 mm。反应器外壁为石英玻璃材质，用黑布包裹以避免外界光线的影响并防止紫外线泄露。以100 mmol·L⁻¹ H₂O₂为感光剂，测得UV灯的光子流量(q₀)为1.71×10⁻⁵ Einstein·s⁻¹。以2 µmol·L⁻¹ATZ为感光剂，测得D35、D50和D80反应器的有效路径(b)分别为0.67、1.33和2.29 cm^[13]。

图 1 过流式UV/H₂O₂反应装置示意图

Figure 1. Schematic diagram of a flow-through UV/H₂O₂ reactor

下载: 全尺寸图片幻灯片

实验所用ATZ初始浓度为2.2 µmol·L⁻¹，进水水温为21 ℃，根据实验条件在水箱中加入一定量的H₂O₂溶液，搅拌混合均匀。UV灯在实验开始前预热15 min以保证输出功率稳定。打开蠕动泵，使ATZ和H₂O₂的混合溶液进入反应器，并在5次水力停留时间后进行取样以保证水质稳定。通过改变反应器进水流量，可得到不同辐照时间(紫外剂量)下ATZ的降解。对于处理高透光率溶液(UVT>95%)的UV反应器而言，反应器平均紫外强度和平均紫外剂量的近似计算如式(1)和式(2)所示。

${E_{{\rm{avg}}}}=\frac{{{q_0}b}}{V}{U_{254}}$

$(1)$

${F_{{\rm{avg}}}}={E_{{\rm{avg}}}}t$

$(2)$

式中：E_avg为平均紫外强度，mW·cm⁻²；V为反应器有效体积，L；U₂₅₄为254 nm光子的摩尔能量，为471 528 J·Einstein⁻¹；F_avg为平均紫外剂量，mJ·cm⁻²；t为辐照时间，即反应器水力停留时间(hydraulic retention time, HRT)，s。在本研究中，3个过流式UV反应器(D35、D50和D80)的平均紫外强度分别为12.9、11.3和7.4 mW·cm⁻²。基于获得的不同辐照时间(紫外剂量)下ATZ的去除率，可以分析过流式反应器中ATZ的降解动力学等特征规律。

1.3 分析方法

H₂O₂浓度由紫外分光光度计(哈希DR6 000)测得，显色剂为TiOSO₄，测量波长为410 nm。ATZ浓度采用高效液相色谱(安捷伦1 200)进行测量，采用紫外二极管阵列检测器，检测波长为234 nm，色谱柱为安捷伦C18柱(150 nm×2.1 nm，3 µm)，流动相由0.2%的甲酸水和乙腈组成(10∶90，v∶v)，流速为0.8 mL·min⁻¹，进样量为50 µL，柱温为30 ℃。

1.4 稳态假设模型

UV/H₂O₂降解ATZ过程涉及的主要化学反应及相关参数如表1所示。ATZ降解速率为直接光解速率与自由基氧化速率之和。根据稳态假设，反应器内自由基生成速率等于消耗速率，自由基浓度恒定不变。通过计算自由基的平均稳态浓度，可以得到对应反应时间下微污染物的自由基氧化降解效率。ATZ直接光解速率、HO·生成速率和消耗速率分别根据式(3)~(5)进行计算。

表 1 UV/H₂O₂降解ATZ过程涉及的主要化学反应

Table 1. Chemical reactions involved in atrazine degradation by UV/H₂O₂ process

反应式	参数
	Ф₁=0.048，ɛ₁=3 397 L·(mol·cm)⁻¹
	Ф₂=0.5，ɛ₂=18.7 L·(mol·cm)⁻¹
	L·(mol·s)⁻¹
	L·(mol·s)⁻¹

| Show Table

DownLoad: CSV

${r_{\rm{d}}}=\frac{{{\varPhi _1}{q_0}{f_1}(1 - {{10}^{ - A}})}}{V}$

$(3)$

${r_{{\rm{HO}} \cdot }}=\frac{{2{\varPhi _2}{q_0}{f_2}(1 - {{10}^{ - A}})}}{V}$

$(4)$

$r{{\rm{'}}_{{\rm{HO}} \cdot }}={k_{\rm{1}}}{{\rm{C}}_{\rm{A}}}{C_{\rm{s}}} + {k_{\rm{2}}}{C_{\rm{H}}}{C_{\rm{s}}}$

$(5)$

式中：r_d为ATZ直接光解速率，mol·(L·s)⁻¹；r_HO·为HO^·生成速率，mol·(L·s)⁻¹；r’_HO·为消耗速率，mol·(L·s)⁻¹；Φ₁和Φ₂分别为ATZ和H₂O₂的量子产率，mol·Einstein⁻¹；A是溶液在254 nm下的吸光度；f₁和f₂分别为ATZ和H₂O₂的吸光度占总吸光度的比例；k₁和k₂分别为HO·与ATZ和H₂O₂的二级反应速率常数，L·(mol·s)⁻¹；C_A、C_H和C_S分别为ATZ浓度、H₂O₂浓度和HO·的平均稳态浓度，mol·L⁻¹。其中，A、f₁和f₂分别根据式(6)~(8)进行计算。

$A={C_{\rm{A}}}{\varepsilon _1}b + {C_{\rm{H}}}{\varepsilon _2}b$

$(6)$

${f_1}=\frac{{{C_{\rm{A}}}{\varepsilon _1}b}}{A}$

$(7)$

${f_2}=\frac{{{C_{\rm{H}}}{\varepsilon _2}b}}{A}$

$(8)$

式中：ɛ₁和ɛ₂分别为ATZ和H₂O₂的摩尔吸光系数，L·(mol·cm)⁻¹。对高透光率溶液(A<0.02)而言，其中反应物的直接光解速率和HO·生成速率计算(式(3)和式(4))可进一步简化为式(9)和式(10)。

${r_{\rm{d}}} \approx \frac{{\ln (10){\varPhi _1}{q_0}{\varepsilon _1}b}}{V}{C_{\rm{A}}}$

$(9)$

${r_{{\rm{HO}} \bullet }} \approx \frac{{2\ln (10){\varPhi _2}{q_0}{\varepsilon _2}b}}{V}{C_{\rm{H}}}$

$(10)$

假定过流式UV/H₂O₂反应器内的相关反应符合稳态假设理论，即忽略其中非完全混合流态的影响，则根据式(5)和式(10)可计算得到C_S，进而得到基于时间的ATZ降解速率和基于紫外剂量的ATZ降解速率，如式(11)~(13)所示。

${C_{\rm{S}}}=\frac{{2\ln (10){\varPhi _2}{q_0}{\varepsilon _2}b{C_{\rm{H}}}}}{{({k_{\rm{1}}}{C_{\rm{A}}} + {k_{\rm{2}}}{C_{\rm{H}}}{\rm{)}}V}}$

$(11)$

$r={r_{\rm{d}}} + {k_1}{C_{\rm{A}}}{C_{\rm{S}}}={k_{{\rm{obs}}}}{C_{\rm{A}}}$

$(12)$

$r'=\frac{{{r_{\rm{d}}} + {k_1}{C_{\rm{A}}}{C_{\rm{S}}}}}{{{E_{{\rm{avg}}}}}}=k_{{\rm{obs}}}^{'}{C_{\rm{A}}}$

$(13)$

式中：r为基于时间的ATZ降解速率，mol·(L·s)⁻¹；r’为基于紫外剂量的ATZ降解速率，mol·cm²·(L·mJ)⁻¹；k_obs为ATZ基于时间的降解速率常数，s⁻¹；k’_obs为ATZ基于紫外剂量的降解速率常数，cm²·mJ⁻¹。

1.5 过流式UV/H₂O₂反应器降解ATZ的经济性计算

根据定义，E_EO为将单位体积中目标污染物浓度降低一个数量级(去除90%)所需的电能，kWh·(m³·order)⁻¹，其计算过程如式(14)和式(15)所示。

${E_{{\rm{EO}}}}=\frac{{1\;000{W_{\rm{L}}}}}{{Q\log ({C_{\rm{i}}}/{C_{\rm{f}}})}}$

$(14)$

$\log ({C_{\rm{i}}}/{C_{\rm{f}}})=0.434\;3{k_{{\rm{obs}}}}t$

$(15)$

式中：W_L为灯的输出功率，kW；Q为反应器进水流量，L·h⁻¹；C_i和C_f分别是进水和出水中ATZ的浓度，mol·L⁻¹。k_obs为基于时间的ATZ降解的拟一级反应速率常数，s⁻¹；t为反应器的水力停留时间，s。综合式(14)和式(15)可以得到式(16)。

${E_{{\rm{EO}}}}=\frac{{1\;000{W_{\rm{L}}}}}{{3\;600 \times 0.434\;3Vk}}$

$(16)$

式中：V为反应器的有效体积，L。

2. 结果与讨论

2.1 过流式UV/H₂O₂反应器中ATZ的降解及模拟

同一反应器条件下改变进水流量，得到目标污染物ATZ的降解效率如图2所示。由图2可以看到，随着辐照时间(HRT)的增加，ATZ的对数浓度接近于线性下降，即过流式反应器中ATZ的降解仍基本符合拟一级反应动力学规律。这表明对UV/H₂O₂工艺过程而言，反应器中流量及相应流态的变化对污染物降解反应规律影响较小。在单独UV照射下，ATZ能被部分降解。这是因为，虽然ATZ直接光解的量子产率较小(0.048 mol·Einstein⁻¹)，但其摩尔吸光系数较大(3 397 L·(mol·cm)⁻¹)，从而导致其直接光解速率较大。当在溶液中添加氧化剂H₂O₂时，H₂O₂光解产生强氧化性的HO·，其与ATZ的二级反应速率常数为2.3×10⁹ L·(mol·s)⁻¹，使得ATZ的降解速率显著加快，且投加的H₂O₂浓度越高，污染物降解速率越快。值得一提的是，由于过流式反应器固有的出水水质波动问题，2次平行实验得到的ATZ对数去除率误差相对序批式反应器中的更大，尤其是当反应器内径较大时(图2(b)和图2(c))。类似程度的实验结果偏差在采用过流式反应器的其他UV-AOPs工艺研究中也有过报道，故属正常现象^[14]。

图 2 过流式UV/H₂O₂反应器中ATZ降解效率及线性拟合

Figure 2. Atrazine degradation efficiency and linear fitting in the flow-through UV/H₂O₂ reactors

下载: 全尺寸图片幻灯片

根据图2中的实验结果得到不同反应器内径和H₂O₂浓度下ATZ降解的拟一级降解速率常数，并与相同条件下SSA模型计算得到的降解速率常数进行对比，结果如表2所示。由表2可知，不同反应条件下ATZ拟一级降解速率常数的实验值和模拟值的偏差为-19.8%~12.9%(其中反应器D35的44%偏差可能为取样问题导致)，且单独UV辐照时模型均出现一定程度的低估。对全部的实验值和模拟值进行线性拟合(排除44%异常值，n=11)，可以得到一条经过原点且斜率为1.02的直线(R²=0.98)。因此，与序批式完全混合反应器中类似，SSA模型依然可以准确模拟过流式UV/H₂O₂反应器中ATZ的降解效率。

表 2 不同反应条件下实验和模拟得到的ATZ拟一级降解速率常数

Table 2. Observed and calculated pseudo-first order rate constants of atrazine degradation under various conditions

反应器	H₂O₂/(mmol·L⁻¹)	k_obs/s⁻¹		k’_obs/(cm²·mJ⁻¹)		相对偏差/%
反应器	H₂O₂/(mmol·L⁻¹)	实验值	模拟值	实验值	模拟值	相对偏差/%
D35	0	1.3×10⁻²	1.0×10⁻²	9.9×10⁻⁴	7.9×10⁻⁴	−19.8
	0.05	2.8×10⁻²	3.1×10⁻²	2.1×10⁻³	2.4×10⁻³	12.9
	0.1	3.1×10⁻²	4.5×10⁻²	2.4×10⁻³	3.5×10⁻³	44.0
	0.2	5.8×10⁻²	6.2×10⁻²	4.5×10⁻³	4.8×10⁻³	7.0
D50	0	1.0×10⁻²	8.9×10⁻³	8.9×10⁻⁴	7.9×10⁻⁴	−11.8
	0.05	2.9×10⁻²	2.7×10⁻²	2.6×10⁻³	2.4×10⁻³	−5.7
	0.1	3.6×10⁻²	3.9×10⁻²	3.2×10⁻³	3.5×10⁻³	9.4
	0.2	5.6×10⁻²	5.4×10⁻²	5.0×10⁻³	4.7×10⁻³	−5.2
D80	0	6.9×10⁻³	5.8×10⁻³	9.4×10⁻⁴	7.8×10⁻⁴	−16.6
	0.05	1.7×10⁻²	1.8×10⁻²	2.3×10⁻³	2.4×10⁻³	1.8
	0.1	2.7×10⁻²	2.5×10⁻²	3.7×10⁻³	3.4×10⁻³	−6.4
	0.2	3.2×10⁻²	3.5×10⁻²	4.3×10⁻³	4.7×10⁻³	7.8

| Show Table

DownLoad: CSV

UV光解H₂O₂产生的HO·的不均匀分布是影响SSA模型在过流式反应器准确性的主要原因。不同于序批式反应器中通过搅拌实现反应物的近似完全混合，本研究中所用的过流式反应器中水流形态接近于推流，反应器内物质的径向混合程度有限，且具体混合效果与反应器内径和流量相关。在不同HRT下，3个反应器内水流的雷诺(Reynolds, Re)数结果如图3所示。由图3可知，在考察的流量条件下，反应器的雷诺数为25~344，远小于层流临界值2 300，这表明其中水流处于层流状态。同一紫外剂量下，反应器D80中的雷诺数最大，其次为D50、D35，这说明反应器内径越大，溶液的径向混合程度相对越高。这在一定程度上解释了SSA模型在D50和D80中的准确性更高的原因。此外，根据计算流体动力学模拟结果可知，当反应器流速较低时，未知中间产物的浓度将增大，从而导致模拟结果与实验值的偏差增大^[15-16]。与其他2个反应器相比，相同紫外剂量下D35中的水流流速也更低，因而容易出现更大偏差。在UV/H₂O₂工艺的工程应用中，处理流量及水流雷诺数一般比本研究反应器D80中的要大，因此，SSA模型在过流式UV/H₂O₂反应器实际应用中仍具有较好的适用性。这为工程中UV/H₂O₂系统性能的快速评估提供了理论基础和技术方法。

图 3 不同水力停留时间下反应器的雷诺数和平均紫外剂量

Figure 3. Reynolds number and average fluence rate of reactors at different HRTs

下载: 全尺寸图片幻灯片

2.2 H₂O₂浓度对过流式UV/H₂O₂反应器中ATZ降解的影响

如图2和表2所示，在反应器D35、D50和D80中，H₂O₂浓度增加均明显提高了ATZ的降解速率。当H₂O₂浓度增加至0.2 mmol·L⁻¹时，ATZ的k_obs分别增加至5.8×10⁻²、5.6×10⁻²和3.2×10⁻² s⁻¹，分别为单独UV辐照时的4.5、5.6和4.6倍。由式(10)可知，当H₂O₂浓度增加时，HO·的生成速率增加，从而促进了ATZ的降解。有研究^[17]表明，当H₂O₂浓度为0.1 mmol·L⁻¹和0.2 mmol·L⁻¹时，序批式反应器中得到ATZ的k’_obs分别约为4.0×10⁻³ cm²·mJ⁻¹和5.7×10⁻³ cm²·mJ⁻¹，与本研究中所得结果(表2)较为接近。这表明在相同的紫外剂量下，UV/H₂O₂工艺降解目标污染物的效率可能不受反应器结构和水流流态的影响。事实上，MIKLOS等^[2]在研究UV/H₂O₂工艺对污水厂出水中微量有机污染物的去除时也得到了类似结论，即目标污染物在序批式反应器和过流式反应器中的降解速率常数相差不大。

进一步通过SSA模型计算不同反应器中H₂O₂浓度变化对ATZ降解速率的影响，结果如图4所示。与实验结果类似，在较低的浓度范围内，随着H₂O₂浓度的增加，3个反应器中ATZ的k’_obs均得到显著提升，其最大值出现在H₂O₂浓度约为3 mmol·L⁻¹时，但当H₂O₂浓度继续增加时，ATZ降解速率缓慢降低。这是由于H₂O₂同时也是HO·的捕获剂，过量的H₂O₂会和HO·反应生成氧化性较弱的 ${\rm{HO}}_{\rm{2}}^{\cdot -}$ ，从而抑制ATZ降解速率的升高，甚至使反应速率降低^[18]。在UV/H₂O₂工艺降解氧氟沙星^[19]、美罗培南^[20]、双酚A^[21]等的研究中也有着类似的现象。高H₂O₂浓度下不同内径反应器中ATZ降解速率常数的下降幅度不一，这主要与有效路径不同导致的平均紫外强度下降程度差异有关。

图 4 SSA模型计算H₂O₂浓度对ATZ降解速率常数的影响

Figure 4. Calculated atrazine degradation rate constants by SSA model at different H₂O₂ concentrations

下载: 全尺寸图片幻灯片

2.3 反应器内径对过流式UV/H₂O₂反应器中ATZ降解的影响

反应器内径对ATZ降解的影响可以分别从k_obs和k’_obs进行分析。如表2所示，在相同H₂O₂浓度下，ATZ的k_obs随着反应器内径的增加而逐步减小。其原因在于：一方面，在同一光源辐射下，反应器内径越大，其中平均紫外强度E_avg越小，使得ATZ直接光降解速率及HO·产生速率、浓度降低，最终导致ATZ降解速率常数的减小；另一方面，相同H₂O₂浓度下，3个不同内径的反应器中ATZ的k’_obs基本相同，如当H₂O₂浓度为0.2 mmol·L⁻¹时，在反应器D35、D50和D80中分别为4.5×10⁻³、5.0×10⁻³和4.3×10⁻³ cm²·mJ⁻¹。SSA模型模拟结果(表2)也进一步证实了相同紫外剂量下不同反应器中ATZ降解效率无显著差异。

由式(1)可知，对高透光率反应体系而言，其中q₀b/V与E_avg成正比。因此，不同反应器内的微量有机污染物的直接光解速率和自由基生成速率主要取决于反应器内的E_avg(式(9)和(10))。另一方面，反应器内自由基的消耗速率只与处理水质有关(式(5))而可认为是恒定值，则稳态自由基浓度也与E_avg成正比。综上所述，从稳态假设理论出发，3种内径的UV反应器中ATZ的k_obs主要决定于相应的E_avg。将基于时间的降解速率除以E_avg可以得到k’_obs(式(13))，因此，在相同的ATZ及H₂O₂浓度下，不同反应器内的ATZ的k’_obs十分接近(表2)。随着H₂O₂浓度的增加，溶液在254 nm下的吸光度(A)大于0.02，导致式(3)和式(4)进行泰勒展开时误差较大，此时不能通过式(9)和式(10)预测反应器中ATZ的降解速率。结合SSA模型的模拟结果可知，当H₂O₂浓度大于0.5 mmol·L⁻¹时，反应器内径将对ATZ的k’_obs产生影响(图4)。

在考察评估实际UV-AOPs反应器性能时，通常比较的是相同水质和流量条件下反应器出口处目标污染物的浓度(或去除率)大小。在本研究中，由于3个反应器内径不同，相应的水力停留时间及基于时间的ATZ降解速率常数都将不同，直接比较各反应器的k_obs值并不能准确评估其效率。另一方面，同一条件下各反应器中得到的ATZ的k’_obs无明显差别，因此也不适合用作性能参数。根据拟一级反应原理，微量有机污染物在反应器出口处浓度的对数与速率常数和时间(或剂量)的乘积呈线性相关，因此，应综合k_obs和HRT或k’_obs和F_avg结果来评估反应器性能或经济性。事实上，UV-AOPs工艺中常用的单位能耗(electrical energy per order, E_EO)正是综合反应速率和处理流量后的性能评估参数。本研究将采用该参数分析上述3个反应器在不同H₂O₂浓度下的经济性。

2.4 不同过流式UV/H₂O₂反应器降解ATZ的经济性

不同条件下过流式UV/H₂O₂反应器降解ATZ的E_EO实验和模拟值结果如图5所示。与3.1部分的结果类似，在反应器D35中(图5(a))，SSA计算所得E_EO值与实验值具有一定偏差，而在反应器D50(图5(b))和D80(图5(c))中，两者基本吻合。此外，在实验条件内，E_EO值为0.17~2.52 kWh·(m³·order)⁻¹。有研究^[22]表明，UV-AOPs处理微量有机污染物的E_EO低于2.5 kWh·(m³·order)⁻¹时具有经济可行性，因此，UV/H₂O₂工艺在处理水中微量ATZ上具有良好的应用前景。在同一反应器内，随着H₂O₂浓度的增加，ATZ的降解速率常数逐渐增大，从而导致E_EO值逐渐减小。在H₂O₂浓度相同时，虽然反应器内径的增加会降低ATZ基于时间的降解速率常数，但由于其有效体积的增大，UV/H₂O₂工艺处理ATZ的E_EO值将降低。综上所述，增大H₂O₂浓度或反应器内径均能降低单位处理能耗，从而提高UV/H₂O₂工艺的经济效益。

图 5 不同条件下ATZ降解的E_EO实验和模拟值

Figure 5. Observed and calculated E_EO of atrazine degradation under different conditions

下载: 全尺寸图片幻灯片

3. 结论

1)过流式UV/H₂O₂反应器可以有效降解去除水中微量有机污染物。在不同处理流量下，反应器中ATZ的降解基本符合拟一级反应动力学规律(R²>0.95)，且其基于紫外剂量的速率常数与在序批式反应器中的接近。

2)虽然反应器内水流流态不同于序批式反应器中的完全混合，基于稳态假设的SSA模型仍能准确模拟过流式反应器中ATZ的降解速率，其偏差基本在20%以内。这为实际应用中UV/H₂O₂系统性能的快速评估提供了理论和技术可行性。

3)在考察的浓度范围内，H₂O₂浓度增加会导致HO·的生成速率增加，从而促进ATZ的降解，并提高反应器的经济性。当H₂O₂浓度过高时，会与HO·反应并抑制ATZ的降解。H₂O₂浓度大约为3 mmol·L⁻¹时，ATZ的降解速率最快。

4)不同内径反应器中ATZ基于紫外剂量的降解速率常数无明显差异。反应器内径增大虽然降低了ATZ基于时间的降解速率常数，但由于有效体积的增大，反应器的E_EO值将降低，从而使UV/H₂O₂工艺的效益得到提高。

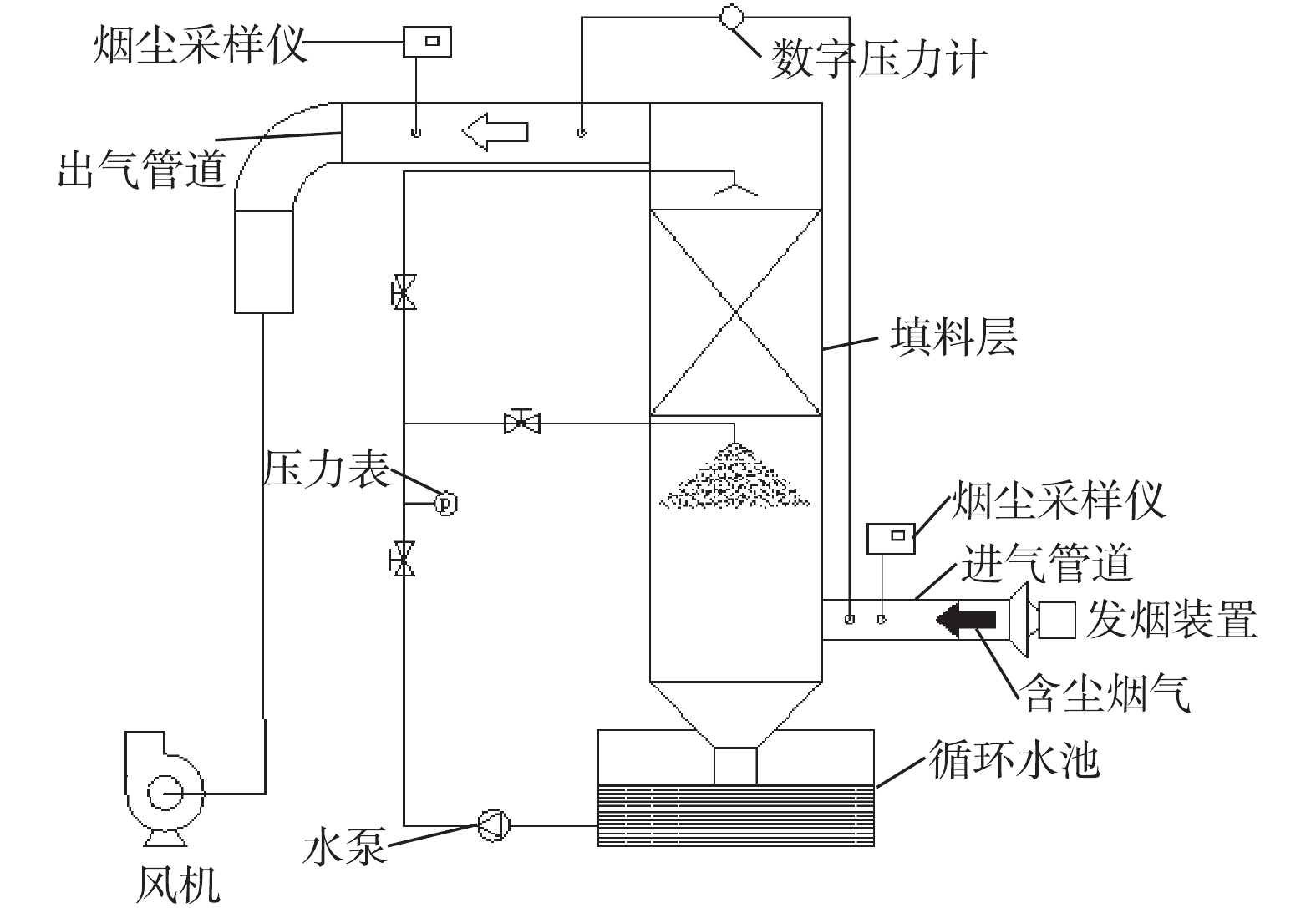

图 1 实验系统示意图

Figure 1. Schematic diagram of the experimental system

下载: 全尺寸图片幻灯片

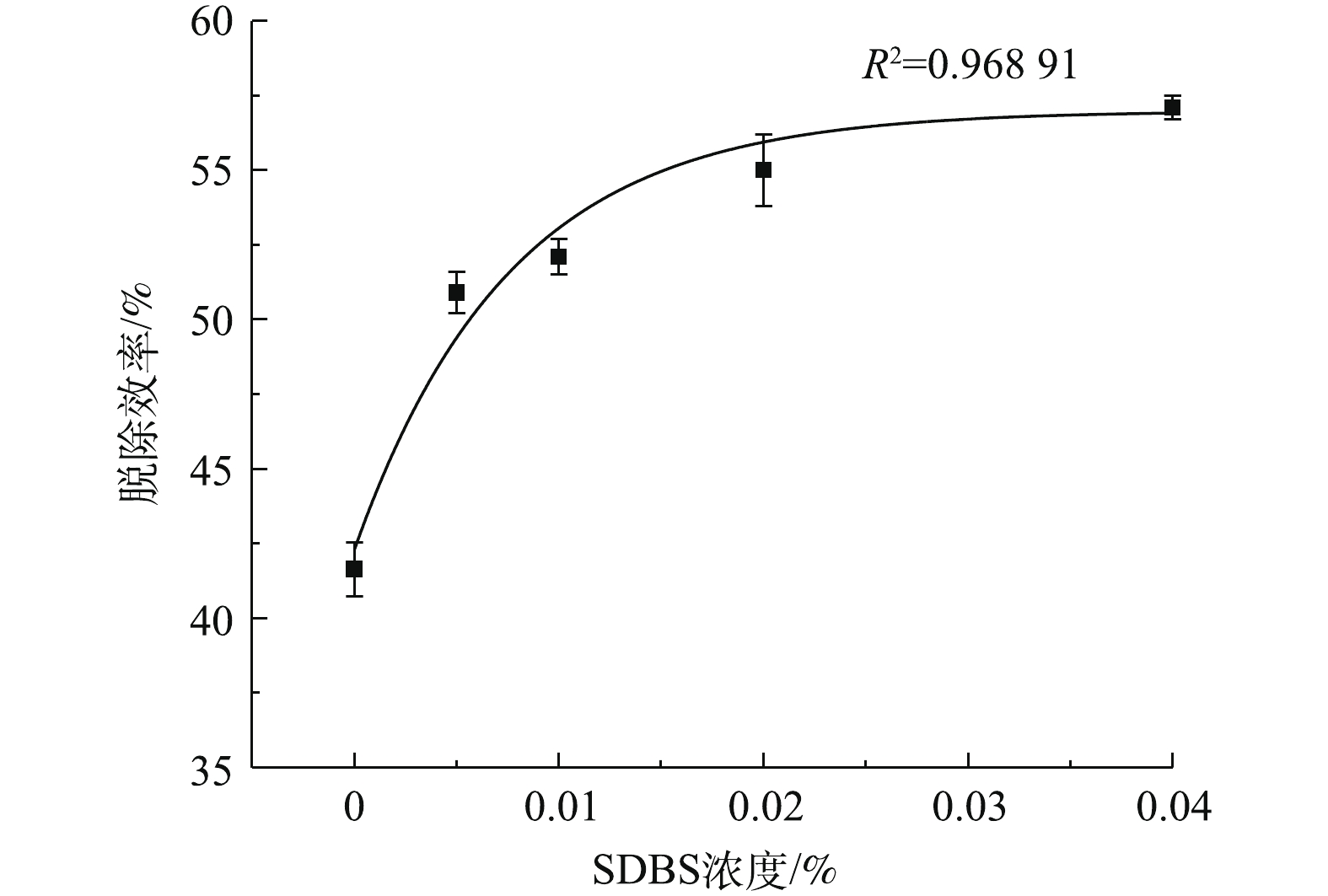

图 2 SDBS洗涤液的氯化铵微粒脱除效率

Figure 2. Ammonium chloride particles removal efficiency by washing liquid (SDBS)

下载: 全尺寸图片幻灯片

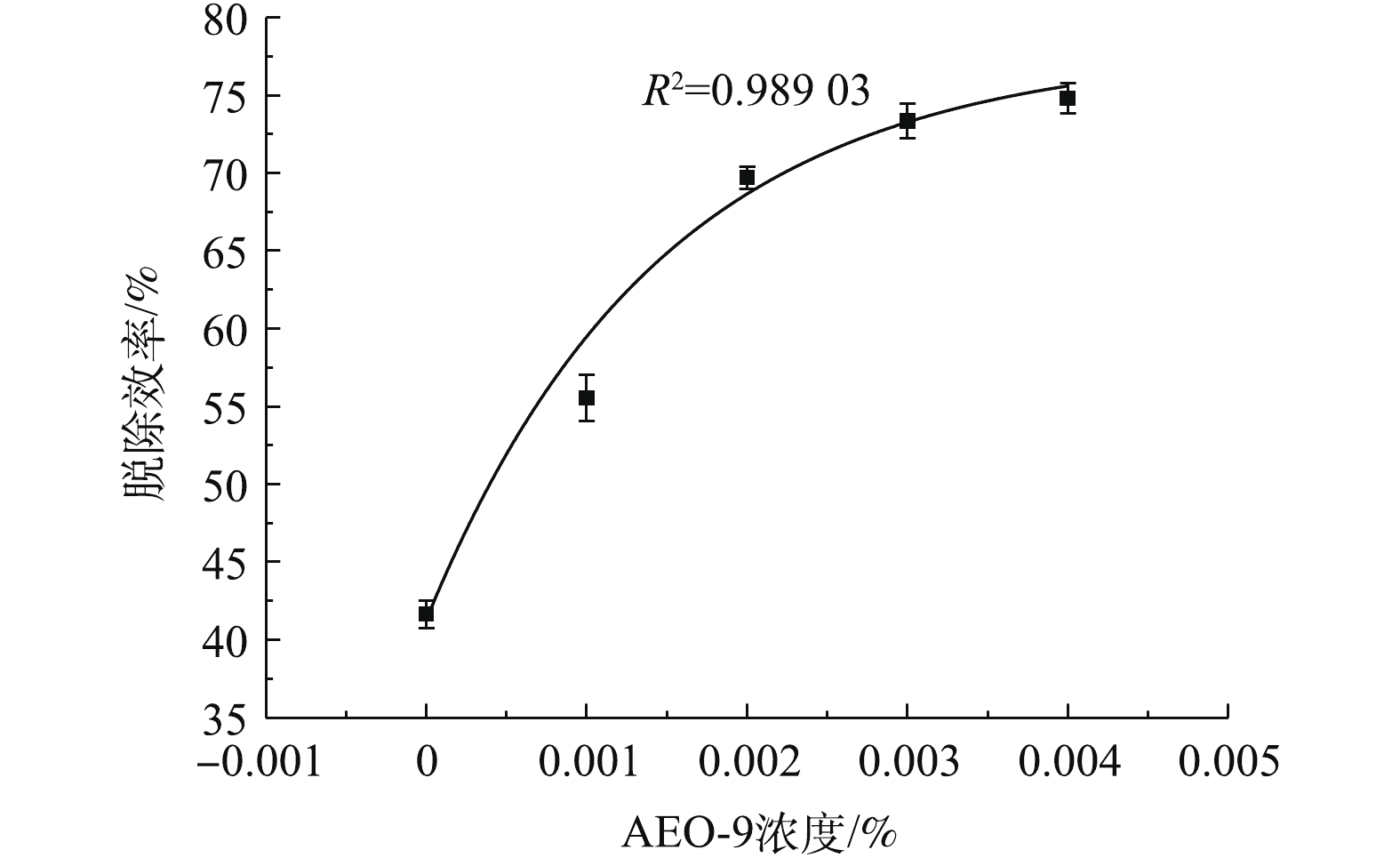

图 3 AEO-9洗涤液的氯化铵微粒脱除效率

Figure 3. Ammonium chloride particles removal efficiency by washing liquid (AEO-9)

下载: 全尺寸图片幻灯片

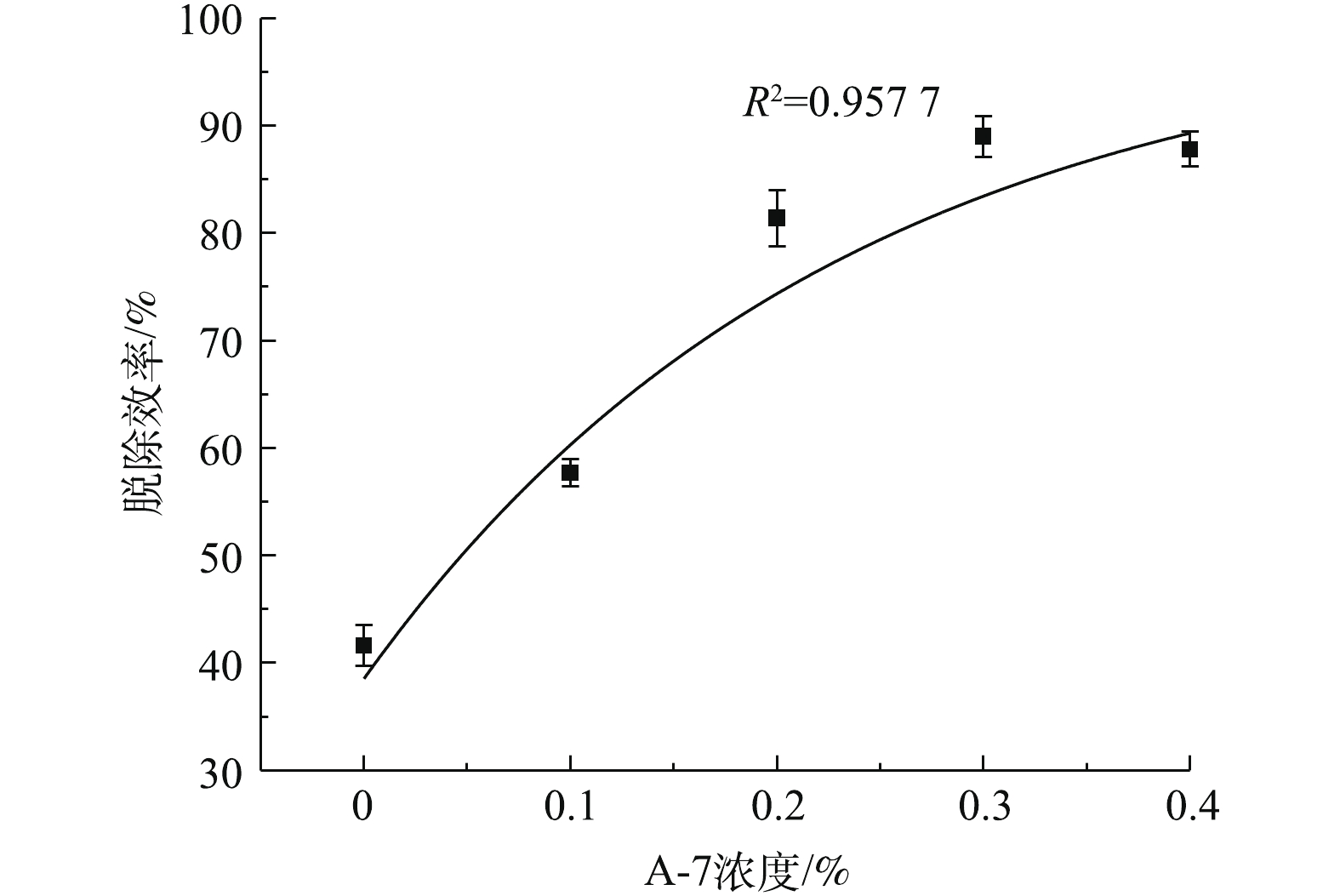

图 4 A-7洗涤液的氯化铵微粒脱除效率

Figure 4. Ammonium chloride particles removal efficiency by washing liquid (A-7)

下载: 全尺寸图片幻灯片

表 1 表面活性剂对氯化铵微粒脱除效率影响的实验方案

Table 1. Experimental scheme of the effect of surfactant on the removal efficiency of ammonium chloride particles

表面活性剂名称	洗涤液浓度/%				进口浓度/(mg·m⁻³)	入口风速/(m·s⁻¹)	液气比/(L·m⁻³)
表面活性剂名称	第1组	第2组	第3组	第4组	进口浓度/(mg·m⁻³)	入口风速/(m·s⁻¹)	液气比/(L·m⁻³)
SDBS	0.005	0.01	0.02	0.04	124.9~194.3	3.4	2.2
AEO-9	0.001	0.002	0.003	0.004	124.9~194.3	3.4	2.2
A-7	0.1	0.2	0.3	0.4	124.9~194.3	3.4	2.2

下载: 导出CSV

表 2 饮用水作洗涤液的氯化铵微粒脱除效率

Table 2. Removal efficiency of the ammonium chloride particles by drinking water washing liquid

实验次数	脱除效率/%	出口浓度/(mg·m⁻³)
1	39.6	77.1
2	41.64	73.5
3	42.7	71.2
4	47.9	71.6
5	38.8	75.3
6	39.2	76.8

下载: 导出CSV

表 3 不同浓度表面活性剂的洗涤液的氯化铵微粒脱除效率的指数函数参数

Table 3. Exponential function parameters of the removal efficiency of ammonium chloride particles by washing liquids with different concentrations of surfactant

待定系数	SDBS	AEO-9	A-7
A₁	56.997 29	77.962 41	100
A₂	14.692 16	36.642 17	61.463 64
k	131.918	685.798 88	4.371 55

下载: 导出CSV
